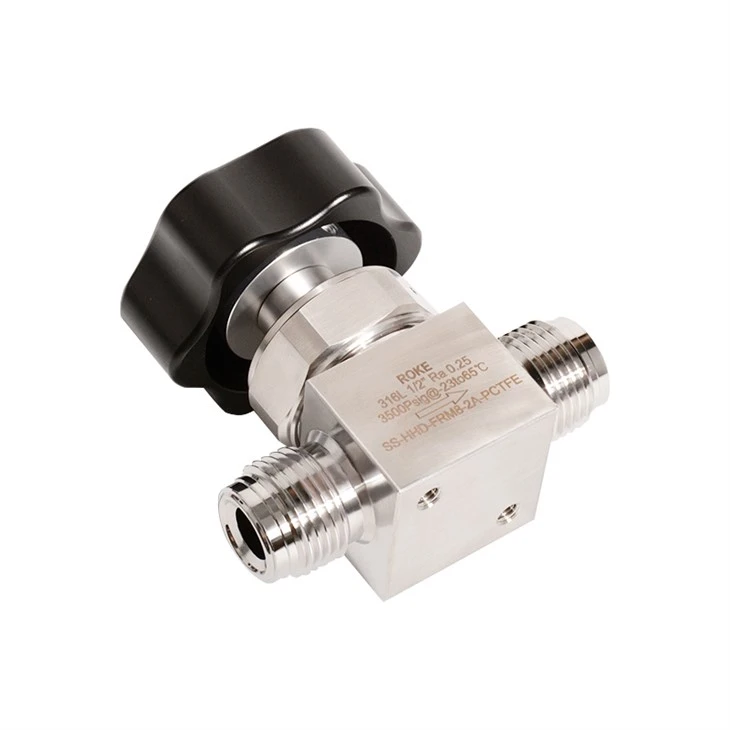

Van màng dòng chảy cao áp suất cao

Đặt hàng

Con số

Sự liên quan

Loại và Kích thước

Kích thước trong. (mm)

A

B

C

D

H

L

-HHD-FTD6-

Mối hàn đối đầu ống 3/8"

0.71 (18.0)

0.67 (17.0)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

2.84 (72.1)

-HHD-FTD8-

Mối hàn đối đầu ống 1/2"

0.71 (18.0)

0.67 (17.0)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

2.84 (72.1)

-HHD-MTD10-

Mối hàn đối đầu ống 10 mm

0.71 (18.0)

0.67 (17.0)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

2.84 (72.1)

-HHD-MTD12-

Mối hàn đối đầu ống 12 mm

0.71 (18.0)

0.67 (17.0)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

2.84 (72.1)

-HHD-FRM8-

Lắp mặt kín nam 1/2"

0.71 (18.0)

0.81 (20.6)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

3.12 (79.3)

-HHD-FT6-

Lắp ống 3/8"

0.71 (18.0)

0.76 (19.3)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

3.02 (76.7)

-HHD-FT8-

Lắp ống 1/2"

0.71 (18.0)

0.86 (21.8)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

3.22 (81.7)

-HHD-MT6-

Lắp ống 10 mm

0.71 (18.0)

0.76 (19.3)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

3.02 (76.7)

-HHD-MT8-

Lắp ống 12 mm

0.71 (18.0)

0.86 (21.8)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

3.22 (81.7)

-HHD-FRF8-

Lắp mặt kín nữ 1/2"

0.71 (18.0)

0.94 (23.9)

1.50 (38.1)

2.28 (58)

3.06 (77.8)

3.38 (85.9)
